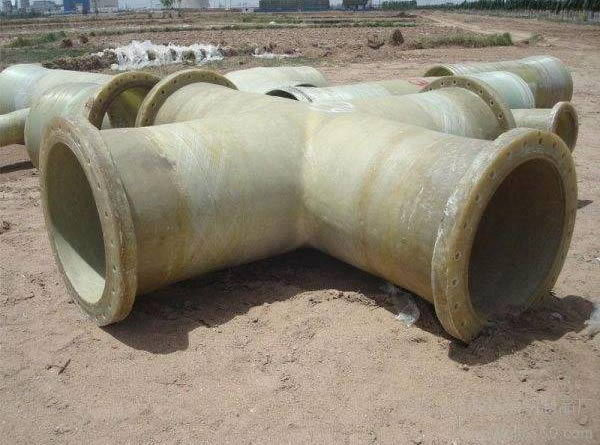

Tê FRP/GRP
Chúng tôi có cút nối chữ T, cút nối chữ T giảm kích thước, chúng tôi có thể bố trí ống nhánh tại công trường để tạo thành cút nối chữ T.
| DN (mm) |
0,6 MPa | 1,0 MPa | 1,6 MPa | ||||||
| TH | L=2L₁ | B | TH | L=2L₁ | B | TH | L=2L₁ | B | |
| 10 | 5.5 | 300 | 50 | 5.5 | 300 | 50 | 5.5 | 300 | 50 |
| 15 | 5.5 | 300 | 50 | 5.5 | 300 | 50 | 5.5 | 300 | 50 |
| 20 | 5.5 | 300 | 50 | 5.5 | 300 | 50 | 5.5 | 300 | 50 |
| 25 | 5.5 | 300 | 50 | 5.5 | 300 | 50 | 5.5 | 300 | 50 |
| 32 | 5.5 | 300 | 50 | 5.5 | 300 | 50 | 5.5 | 300 | 50 |
| 40 | 5.5 | 300 | 50 | 5.5 | 300 | 50 | 5.5 | 300 | 50 |
| 50 | 5.5 | 400 | 50 | 5.5 | 400 | 50 | 5.5 | 400 | 50 |
| 65 | 5.5 | 400 | 50 | 5.5 | 400 | 50 | 5.5 | 400 | 50 |
| 80 | 5.5 | 400 | 50 | 5.5 | 400 | 50 | 5.5 | 460 | 60 |
| 100 | 5.5 | 400 | 50 | 5.5 | 420 | 60 | 9.4 | 580 | 80 |
| 125 | 5.5 | 400 | 50 | 5.5 | 540 | 80 | 9.4 | 720 | 100 |
| 150 | 5.5 | 460 | 60 | 9.4 | 640 | 100 | 10,9 | 840 | 120 |
| 200 | 7.1 | 600 | 80 | 9.8 | 820 | 120 | 12,9 | 1100 | 150 |
| 250 | 9.4 | 740 | 100 | 10.4 | 960 | 120 | 15.2 | 1420 | 210 |
| 300 | 9.4 | 840 | 100 | 13.3 | 1180 | 150 | 17.3 | 1680 | 240 |
| 350 | 9.4 | 1000 | 120 | 15,8 | 1380 | 180 | 19,6 | Năm 1940 | 270 |
| 400 | 10.6 | 1100 | 120 | 16,8 | 1580 | 210 | 23,8 | 2200 | 300 |
| 450 | 13 | 1260 | 150 | 18.3 | 1720 | 210 | 26.2 | 2500 | 360 |
| 500 | 13.7 | 1380 | 150 | 18,9 | Năm 1940 | 250 | 26.2 | 2800 | 400 |
| 600 | 16.2 | 1640 | 180 | 22,7 | 2320 | 300 | 27,6 | 3280 | 450 |
| 700 | 18,6 | Năm 1900 | 210 | 24,5 | 2660 | 330 | 37.2 | 3880 | 550 |
| 800 | 18,6 | 2180 | 240 | 28.3 | 3100 | 400 | 43,8 | 4360 | 600 |
| 900 | 20 | 2440 | 270 | 30 | 3400 | 420 | 48,3 | 5000 | 7000 |
| 1000 | 22,9 | 2720 | 300 | 33.2 | 3860 | 500 | 52,6 | 5460 | 750 |
Lưu ý: Có thể lựa chọn loại khớp nối phù hợp với loại ống.
